  • Industrial Robot ZDGT1015-s.jpg

ZDGT1015


キーワード:

産業用ロボット

詳細

自由 6
位置 地上設置および吊り下げ
天井設置
最大運転速度 J1軸 165°/秒
J2軸 155°/秒
J3軸 200°/秒
J4軸 290°/秒
J5軸 310°/秒
J6軸 310°/秒
最大運転範囲 J1軸 ±180°
J2軸 -145°~+90°
J3軸 -75°~+180°
J4軸 ±170°
J5軸 ±115°
J6軸 ±360°
最大活動半径 1499mm
最大端荷重 10Kg
本体重量 約125Kg
許容トルク J4 26N·m
J5 26N·m
J6 11N·m
許容慣性モーメント J4 0.90kg·m²
J5 0.90kg·m²
J6 0.30kg·m²
繰り返し精度 ±0.08mm
ロボットベースサイズ 290×300mm
周囲温度 0~45℃
相対湿度 20~80%RH
大気圧 (高度1000m以下)89KPa~106KPa
振動、衝撃、衝突 <=0.5G
保護等級 (手首IP65)IP54

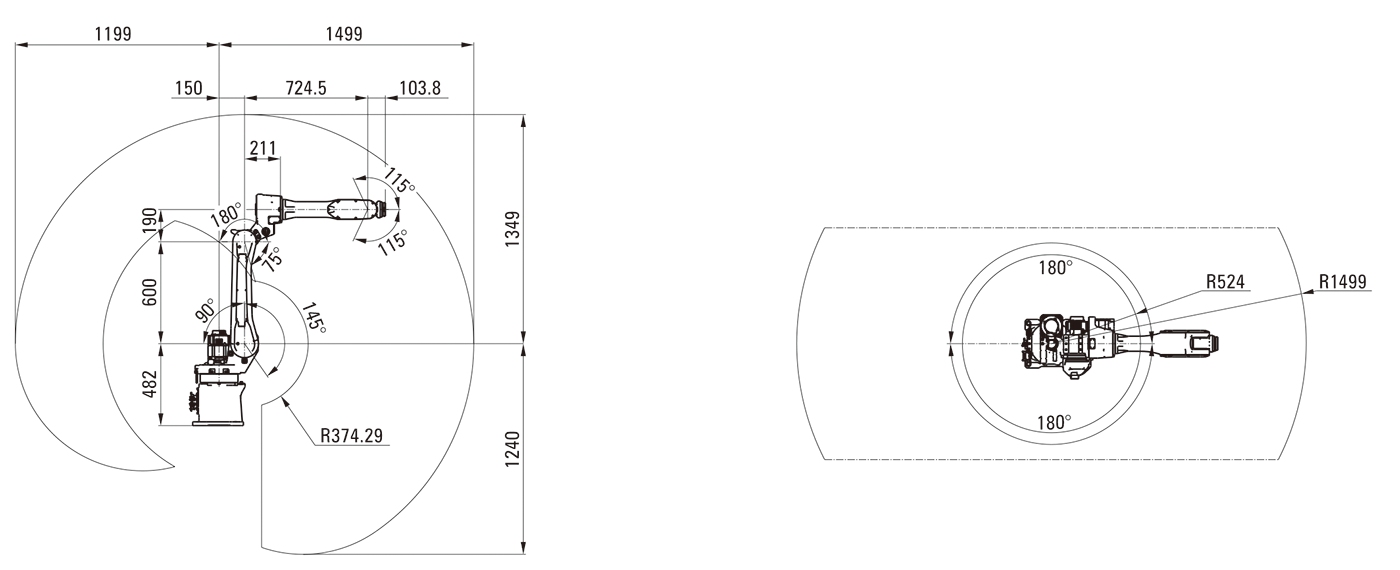

作業範囲図



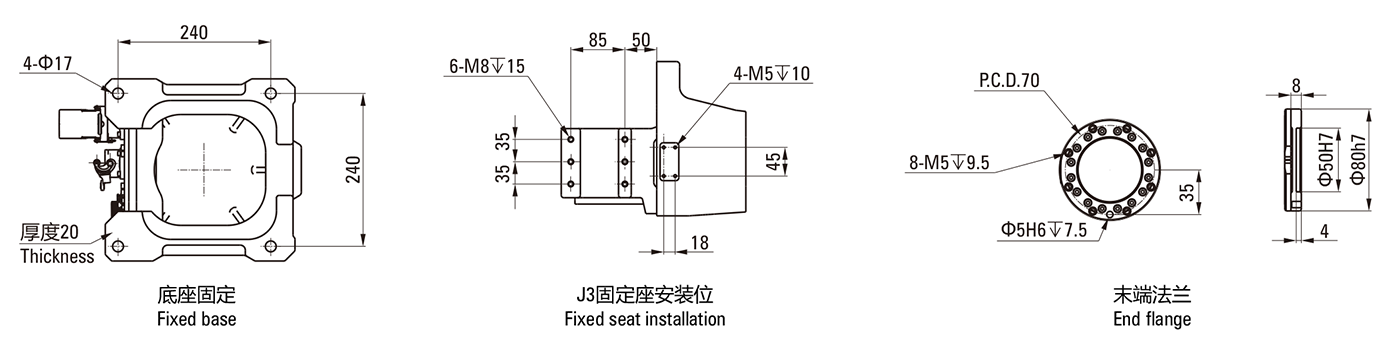

設置インターフェース図



質量中心に対する連結棒の慣性テンソル

オブジェクト ベース 回転座席
コンポーネント
ブームコンポーネント 小アーム固定座席
コンポーネント
小アーム
コンポーネント
手首
相談 座標系0 座標系1 座標系2 座標系3 座標系4 座標系5
(Kgmm²) / (1.8×10⁶) (2.3×10⁵) (8.3×10⁵) (2.1×10⁴) (1.3×10⁴)
(Kgmm²) / (2.0×10⁶) (2.2×10⁶) (7.9×10⁵) (1.1×10⁶) (1.1×10⁴)
(Kgmm²) / (7.7×10⁵) (6.5×10³) (6.4×10⁵) (1.1×10⁶) (4.0×10³)



ジョイントカップリング

ジョイント J1-J2 J2-J3 J3-J4 J4-J5 J4-J6 J5-J6
カップリング関係式
(カップリング係数)
/ / / / / 81



リデューサーのパラメータ

モデル 50C 42D 25D 32ハーモニック 20ハーモニック 20ハーモニック
リデューサー減速比 32.54  105  126  50  80  80
総合減速比 97.62  104  125  102  104.52  104.52
定格出力速度(r/min) 15  15  15  25  25  25
定格トルク(N·m) 490  412  245  76  25  25
始動および停止のための許容トルク(N·m)
瞬時最大トルク(N·m)
1225  1029  612  216  56  56
モーメント剛性(N·m) 2450  2058  1225  382  98  98
モーターパラメータ 1764  1660  784  / / /
モーメント剛性(N·m) 3528  3320  1568  / / /



モーター型式

ジョイント J1 J2 J3 J4 J5 J6
定格出力(kW) 130  130  80  60  60  60
Rated power(kW) 1.5  1.5  0.75  0.4  0.2  0.2
定格電圧(V) 220
定格電流(A) 7  7  5  2.6  1.4  1.4
定格トルク(N·m) 4.77  4.77  2.38  1.27  0.63  0.63
定格速度(r/min) 3000  3000  3000  3000  3000  3000
最大速度(r/min) 3200  3200  4100  4500  4000  4000
ローター慣性(*10e-4kgm²) 9  9  1.2  0.4  0.216  0.216
ラインバック
起電力係数(V/Krpm)
48  48  36.2  33  49.2  49.2
極対数 5
エンコーダ 17ビットマルチターン絶縁値玉川合意
